Расширенные функции и применение радиальных подшипников с наклонной подушечкой

Расширенные функции и применение радиальных подшипников с наклонной подушечкой

08 07, 2024

Делиться:

Как подшипники с потоком жидкости, подшипники скольжения с наклонными подушками в основном выдерживают радиальные нагрузки и могут выдерживать значительные ударные и несбалансированные нагрузки. Обычно опорные подшипники с наклонными подушками, имеющими более трех равномерно распределенных по основанию колодок, часто имеют нечетное количество колодок. Даже при различном направлении нагрузки центр колодки или между двумя колодками может находиться рядом. Положение точки опоры колодки регулируется в зависимости от нагрузки и направления вращения. При выравнивании по центру колодки подшипники позволяют вращаться в двух направлениях, но с меньшей мощностью, чем однонаправленные подшипники. Более высокие нагрузки возникают, когда ширина колодки близка к диаметру вала.


Подшипники с наклонной подушечкой относятся к семейству самодействующих подшипников с жидкостной пленкой. В отличие от других подшипников, опорные подшипники с наклонными подушечками имеют множество одиночных подушечек (обычно четыре или пять), каждая из которых может свободно колебаться вокруг оси. Наклонное движение этих колодок динамически адаптируется в зависимости от скорости ротора и радиальной нагрузки, оптимизируя масляный клин на каждой колодке под нагрузкой. Эта присущая им возможность регулировки гарантирует стабильность и надежность, что делает подшипники скольжения с наклонной опорой хорошо подходящими для высокоскоростных устройств, таких как паровые, газовые и водяные турбины, а также генераторы в электроэнергетике.

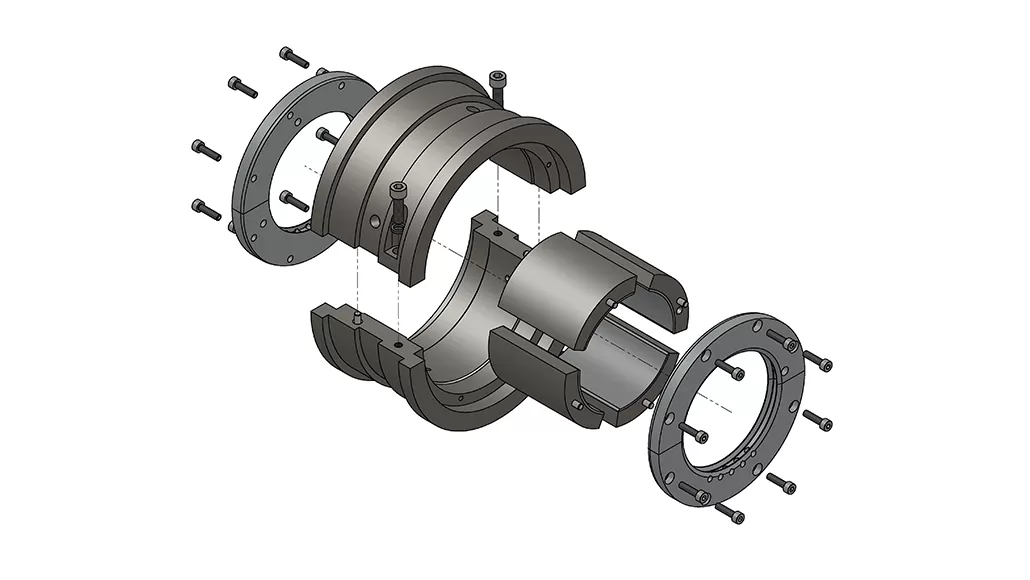

Каждый опорный подшипник с наклонными подушечками содержит набор колодок, размещенных в несущем кольце или фиксаторе. Эти подушки наклоняются независимо, образуя гидродинамическую пленку, поддерживающую ротор. Конструкция равномерно распределяет нагрузку по колодкам и компенсирует любые перекосы между подшипником и кольцом. Однако, несмотря на некоторые преимущества, опорные подшипники с наклонными подушечками сложны и дороги в производстве и требуют тщательного проектирования для достижения характеристик раскачивания и долговечности.
